数据可视化

在完成了对数据的透视之后，我们可以将数据透视的结果通过可视化的方式呈现出来，简单的说，就是将数据变成漂亮的统计图表，因为人类对颜色和形状会更加敏感，然后再进一步解读数据背后隐藏的商业价值。在之前的课程中，我们已经为大家展示过用使用Series或DataFrame对象的plot方法生成可视化图表的操作，本章我们为大家讲解这个绘图方法的基石，它就是大名鼎鼎的 matplotlib 库。

在讲解 matplotlib 之前，请大家先看看下面这张图，它给出了常用的图表类型及其应用场景。我们在选择统计图表时，如果不知道做出怎样的选择最合适，相信这张图就能帮到你。简单的说，看趋势折线图，比数据柱状图，定关系散点图，查占比饼状图，看分布直方图，找离群箱线图。

导入和配置

之前的课程中，我们为大家讲解过如何安装和导入 matplotlib 库，如果不确定是否已经安装了 matplotlib，可以使用下面的魔法指令尝试安装或升级你的 matplotlib。

%pip install -U matplotlib

为了解决 matplotlib 图表中文显示的问题，我们需要修改pyplot模块的rcParams配置参数，具体的操作如下所示。

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'].insert(0, 'SimHei')
plt.rcParams['axes.unicode_minus'] = False

说明：上面代码中的SimHei是字体名称，大家可以通过百度云盘下载并安装该字体，链接地址：https://pan.baidu.com/s/1rQujl5RQn9R7PadB2Z5g_g?pwd=e7b4。你可以尝试安装其他的中文字体，安装之后如果不知道字体叫什么名字，可以到用户主目录下名为.matplotlib的文件夹中找到fontlist-v330.json文件，打开后可以看到字体文件的路径和字体的名称等信息。需要注意的是，使用中文字体后坐标轴上的负号将会无法显示，需要将axes.unicode_minus参数设置为False，这样才能让坐标轴上的负号正常显示。

通过下面的魔法指令，我们可以在绘图时生成矢量图（SVG - Scalable Vector Graphics），矢量图的特点是不会因为放大、缩小或旋转等操作而失真，看起来会舒服很多。

%config InlineBackend.figure_format='svg'

创建画布

pyplot模块的figure函数可以用来创建画布，创建画布时，可以通过figsize参数指定画布的尺寸（默认值是[6.4, 4.8]）；可以通过dpi参数设置绘图的分辨率，因为dpi代表了每英寸的像素点数量。除此之外，还可以通过facecolor参数设置画布的背景色。figure函数的返回值是一个Figure对象，它代表了绘图使用的画布，我们可以基于画布来创建绘图使用的坐标系。

plt.figure(figsize=(8, 4), dpi=120, facecolor='darkgray')

创建坐标系

可以直接使用pyplot模块的subplot函数来创建坐标系，该函数会返回Axes对象。subplot的前三个参数分别用来指定整个画布分成几行几列以及当前坐标系的索引，这三个参数的默认值都是1。如果没有创建坐标系，我们绘图时会使用画布上默认的也是唯一的一个坐标系；如果需要在画布上创建多个坐标系，就可以使用该函数。当然，我们也可以通过上面创建的Figure对象的add_subplot方法或add_axes方法来创建坐标系，前者跟subplot函数的作用一致，后者会产生嵌套的坐标系。

plt.subplot(2, 2, 1)

绘制图表

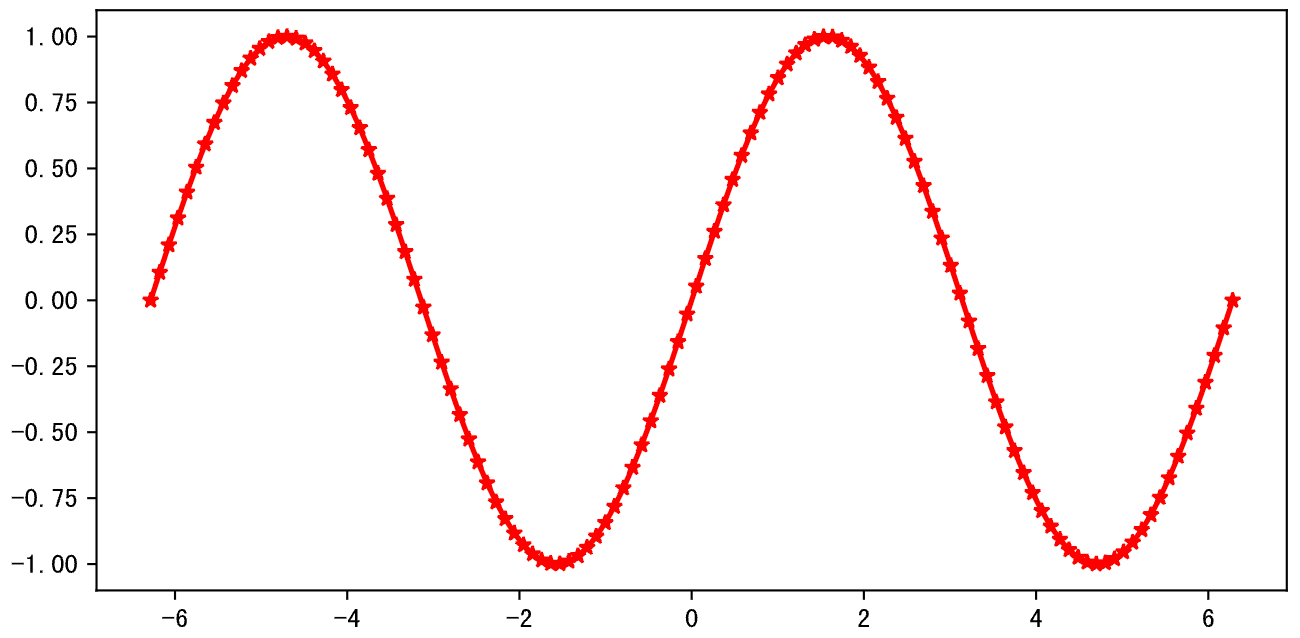

折线图

在绘图时，如果没有先调用figure函数和subplot函数，我们将使用默认的画布和坐标系，如果要绘制折线图，可以使用pyplot模块的plot函数，并指定横轴和纵轴的数据。折线图最适合用来观察数据的趋势，尤其是当横坐标代表时间的情况下。我们可以使用plot函数的color参数来定制折线的颜色，可以使用marker参数来定制数据点的标记（例如：*表示五角星，^表示三角形，o表示小圆圈等），可以使用linestyle参数来定制折线的样式（例如：-表示实线，--表示虚线，:表示点线等），可以使用linewidth参数来定制折线的粗细。 下面的代码绘制了一条正弦曲线，其中marker='*'会将数据点的标记设置为五角星形状，而color='red'会将折线绘制为红色。

代码：

import numpy as np

x = np.linspace(-2 * np.pi, 2 * np.pi, 120)
y = np.sin(x)

# 创建画布
plt.figure(figsize=(8, 4), dpi=120)
# 绘制折线图
plt.plot(x, y, linewidth=2, marker='*', color='red')
# 显示绘图
plt.show()

输出：

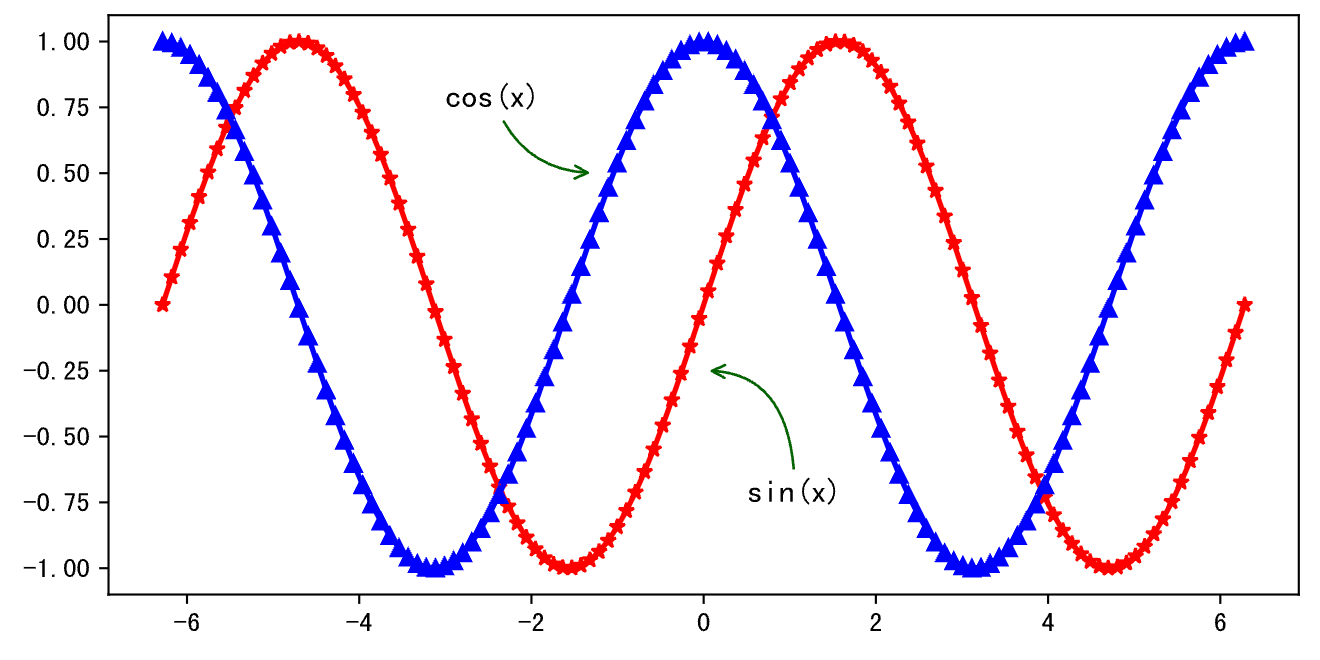

如果要在一个坐标系上同时绘制正弦和余弦曲线，可以对上面的代码稍作修改。

代码：

x = np.linspace(-2 * np.pi, 2 * np.pi, 120)
y1, y2 = np.sin(x), np.cos(x)

plt.figure(figsize=(8, 4), dpi=120)
plt.plot(x, y1, linewidth=2, marker='*', color='red')
plt.plot(x, y2, linewidth=2, marker='^', color='blue')
# 定制图表上的标注（annotate函数的参数如果不理解可以先不管它）
plt.annotate('sin(x)', xytext=(0.5, -0.75), xy=(0, -0.25), fontsize=12, arrowprops={
    'arrowstyle': '->', 'color': 'darkgreen', 'connectionstyle': 'angle3, angleA=90, angleB=0'
})
plt.annotate('cos(x)', xytext=(-3, 0.75), xy=(-1.25, 0.5), fontsize=12, arrowprops={
    'arrowstyle': '->', 'color': 'darkgreen', 'connectionstyle': 'arc3, rad=0.35'
})
plt.show()

输出：

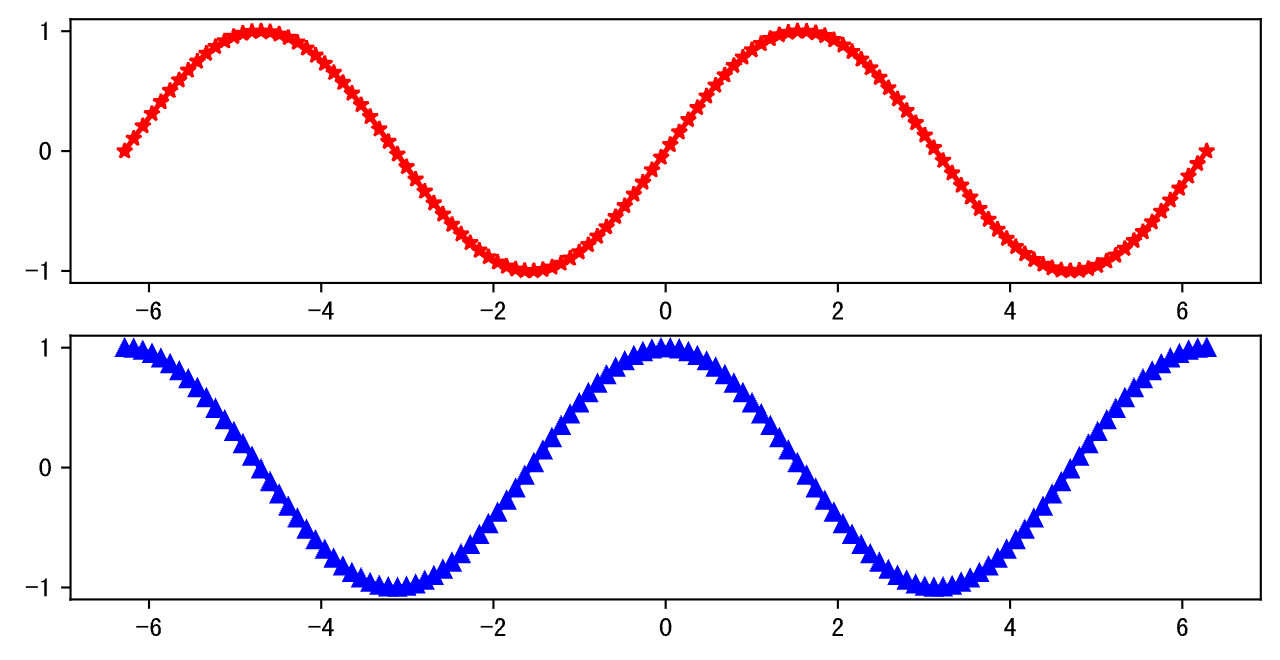

如果要使用两个坐标系分别绘制正弦和余弦，可以用上面提到的subplot函数来创建坐标系，然后再绘图。

代码：

plt.figure(figsize=(8, 4), dpi=120)
# 创建坐标系（第1个图）
plt.subplot(2, 1, 1)
plt.plot(x, y1, linewidth=2, marker='*', color='red')
# 创建坐标系（第2个图）
plt.subplot(2, 1, 2)
plt.plot(x, y2, linewidth=2, marker='^', color='blue')
plt.show()

输出：

当然也可以像下面这么做，大家可以运行代码看看跟上面的图有什么区别。

plt.figure(figsize=(8, 4), dpi=120)
plt.subplot(1, 2, 1)
plt.plot(x, y1, linewidth=2, marker='*', color='red')
plt.subplot(1, 2, 2)
plt.plot(x, y2, linewidth=2, marker='^', color='blue')
plt.show()

然后，再试一试下面这个代码，看看运行效果如何。

fig = plt.figure(figsize=(10, 4), dpi=120)
plt.plot(x, y1, linewidth=2, marker='*', color='red')
# 用Figure对象的add_axes方法在现有坐标系中嵌套一个新的坐标系，该方法的参数是一个四元组，
# 代表了新坐标系在原坐标系中的位置，前两个值是左下角的位置，后两个值是坐标系的宽度和高度
ax = fig.add_axes((0.595, 0.6, 0.3,0.25))
ax.plot(x, y2, marker='^', color='blue')
ax = fig.add_axes((0.155, 0.2, 0.3,0.25))
ax.plot(x, y2, marker='^', color='green')
plt.show()

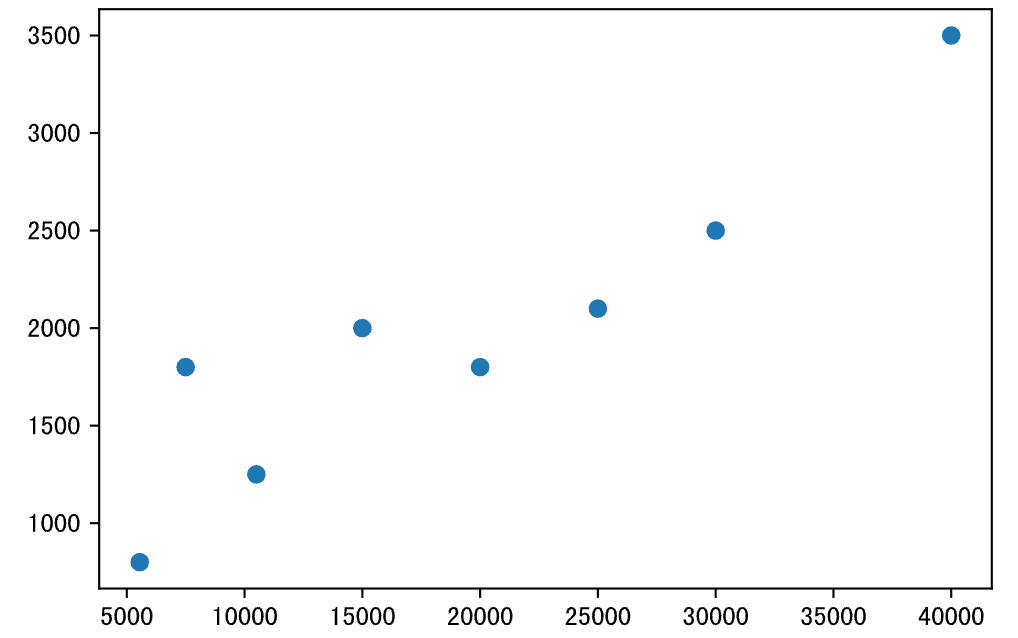

散点图

散点图可以帮助我们了解两个变量的关系，如果需要了解三个变量的关系，可以将散点图升级为气泡图。下面的代码中，x和y两个数组分别表示每个月的收入和每个月网购的支出，如果我们想了解x和y是否存在相关关系，就可以绘制如下所示的散点图。

代码：

x = np.array([5550, 7500, 10500, 15000, 20000, 25000, 30000, 40000])
y = np.array([800, 1800, 1250, 2000, 1800, 2100, 2500, 3500])

plt.figure(figsize=(6, 4), dpi=120)
plt.scatter(x, y)
plt.show()

输出：

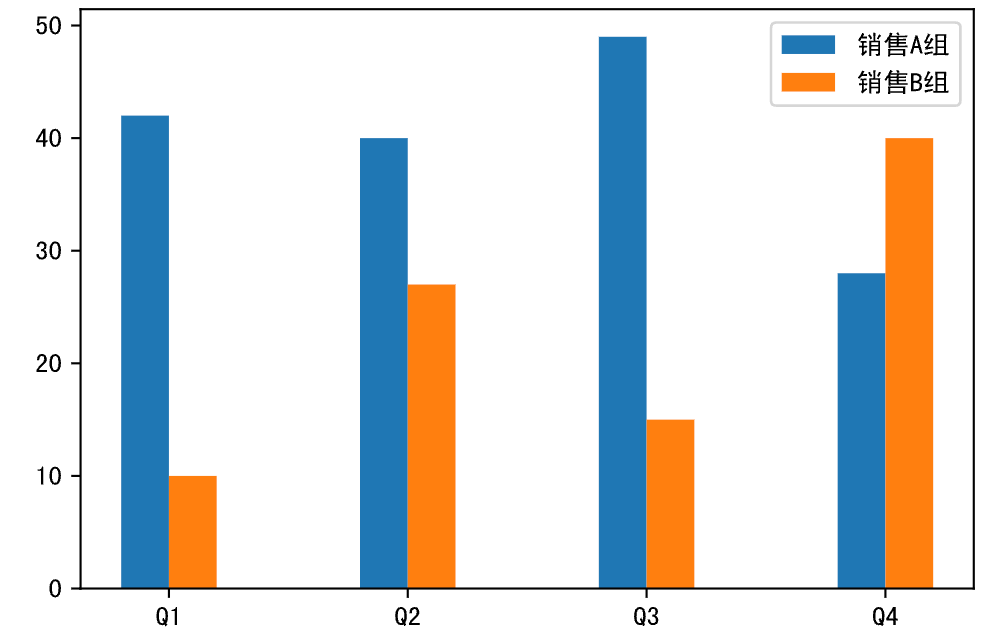

柱状图

在对比数据的差异时，柱状图是非常棒的选择，我们可以使用pyplot模块的bar函数来生成柱状图，也可以使用barh函数来生成水平柱状图（也称为“条状图”）。我们先为柱状图准备一些数据，代码如下所示。

x = np.arange(4)
y1 = np.random.randint(20, 50, 4)
y2 = np.random.randint(10, 60, 4)

绘制柱状图的代码。

代码：

plt.figure(figsize=(6, 4), dpi=120)
# 通过横坐标的偏移，让两组数据对应的柱子分开，width参数控制柱子的粗细，label参数为柱子添加标签
plt.bar(x - 0.1, y1, width=0.2, label='销售A组')
plt.bar(x + 0.1, y2, width=0.2, label='销售B组')
# 定制横轴的刻度
plt.xticks(x, labels=['Q1', 'Q2', 'Q3', 'Q4'])
# 定制显示图例
plt.legend()
plt.show()

输出：

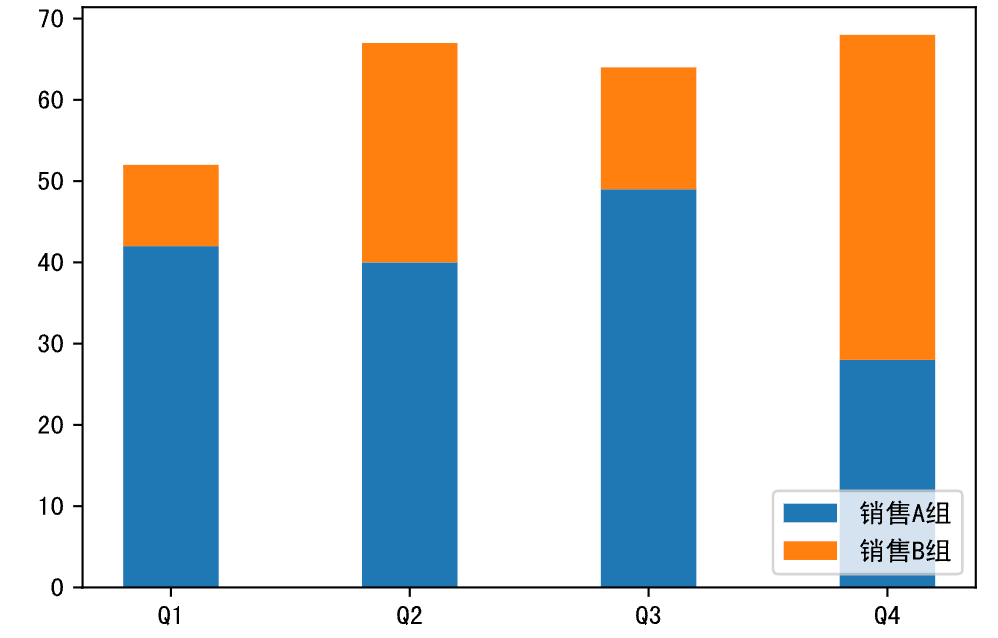

如果想绘制堆叠柱状图，可以对上面的代码稍作修改，如下所示。

代码：

labels = ['Q1', 'Q2', 'Q3', 'Q4']
plt.figure(figsize=(6, 4), dpi=120)
plt.bar(labels, y1, width=0.4, label='销售A组')
# 注意：堆叠柱状图的关键是将之前的柱子作为新柱子的底部，可以通过bottom参数指定底部数据，新柱子绘制在底部数据之上
plt.bar(labels, y2, width=0.4, bottom=y1, label='销售B组')
plt.legend(loc='lower right')
plt.show()

输出：

饼状图

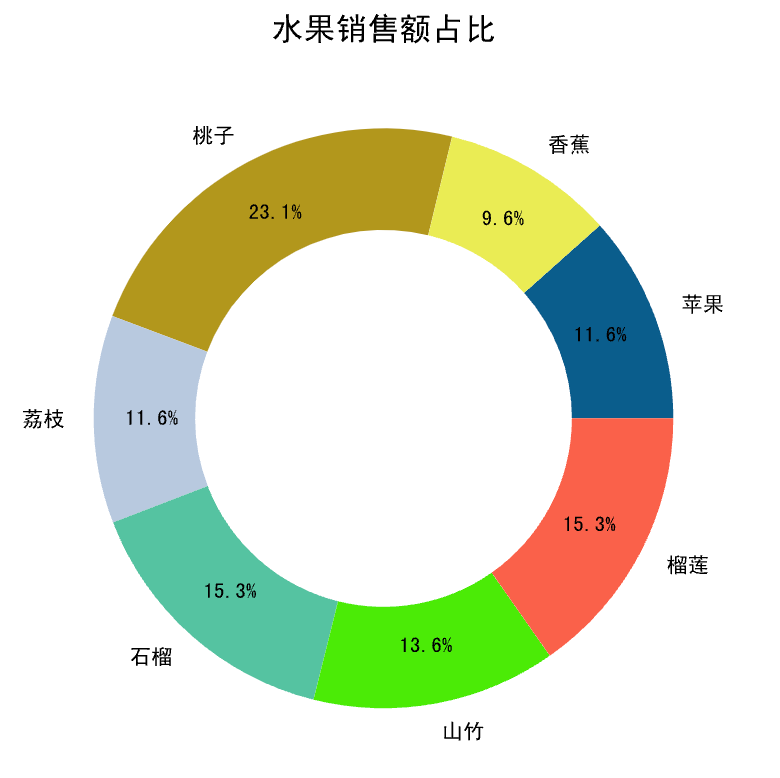

饼状图通常简称为饼图，是一个将数据划分为几个扇形区域的统计图表，它主要用于描述数量、频率等之间的相对关系。在饼图中，每个扇形区域的大小就是其所表示的数量的比例，这些扇形区域合在一起刚好是一个完整的饼。在需要展示数据构成的场景下，饼状图、树状图和瀑布图是不错的选择，我们可以使用pyplot模块的pie函数来绘制饼图，代码如下所示。

代码：

data = np.random.randint(100, 500, 7)
labels = ['苹果', '香蕉', '桃子', '荔枝', '石榴', '山竹', '榴莲']

plt.figure(figsize=(5, 5), dpi=120)
plt.pie(
    data,
    # 自动显示百分比
    autopct='%.1f%%',
    # 饼图的半径
    radius=1,
    # 百分比到圆心的距离
    pctdistance=0.8,
    # 颜色（随机生成）
    colors=np.random.rand(7, 3),
    # 分离距离
    # explode=[0.05, 0, 0.1, 0, 0, 0, 0],
    # 阴影效果
    # shadow=True,
    # 字体属性
    textprops=dict(fontsize=8, color='black'),
    # 楔子属性（生成环状饼图的关键）
    wedgeprops=dict(linewidth=1, width=0.35),
    # 标签
    labels=labels
)
# 定制图表的标题
plt.title('水果销售额占比')
plt.show()

输出：

说明：大家可以试一试将上面代码中被注释的部分恢复，看看有什么样的效果。

直方图

在统计学中，直方图是一种展示数据分布情况的图形，是一种二维统计图表，它的两个坐标分别是统计样本和该样本对应的某个属性的度量。下面的数据是某学校100名男学生的身高，如果我们想知道数据的分布，就可以使用直方图。

heights = np.array([
    170, 163, 174, 164, 159, 168, 165, 171, 171, 167,
    165, 161, 175, 170, 174, 170, 174, 170, 173, 173,
    167, 169, 173, 153, 165, 169, 158, 166, 164, 173,
    162, 171, 173, 171, 165, 152, 163, 170, 171, 163,
    165, 166, 155, 155, 171, 161, 167, 172, 164, 155,
    168, 171, 173, 169, 165, 162, 168, 177, 174, 178,
    161, 180, 155, 155, 166, 175, 159, 169, 165, 174,
    175, 160, 152, 168, 164, 175, 168, 183, 166, 166,
    182, 174, 167, 168, 176, 170, 169, 173, 177, 168,
    172, 159, 173, 185, 161, 170, 170, 184, 171, 172
])

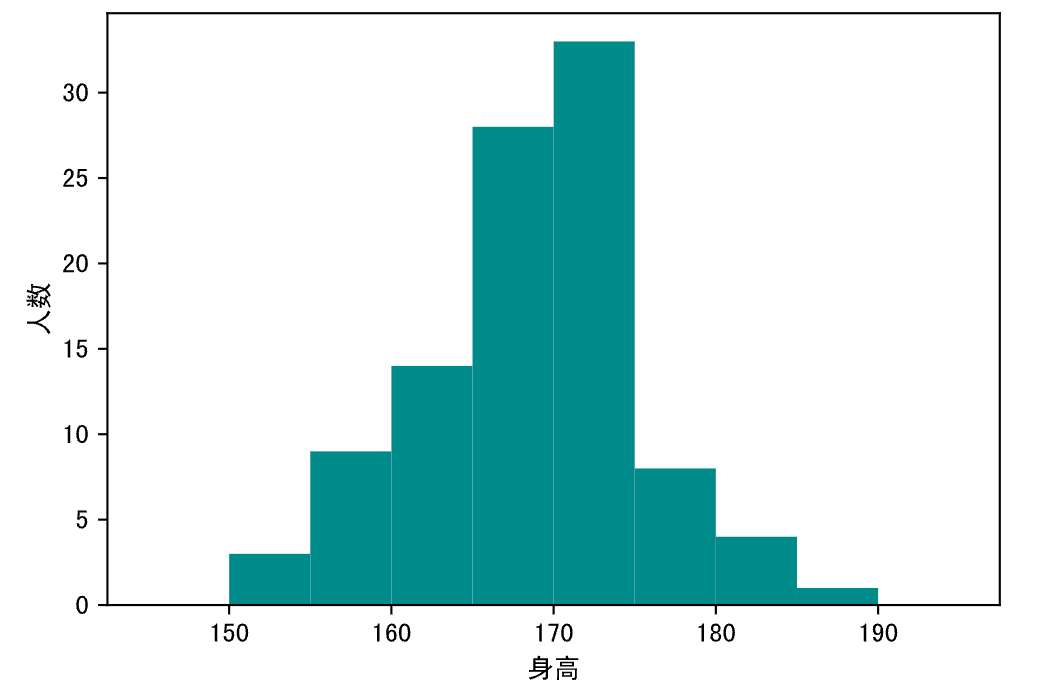

可以使用pyplot模块的hist函数来绘制直方图，其中bins参数代表了我们使用的分箱方式（身高从150厘米到190厘米，每5厘米为一个分箱），代码如下所示。

代码：

plt.figure(figsize=(6, 4), dpi=120)
# 绘制直方图
plt.hist(heights, bins=np.arange(145, 196, 5), color='darkcyan')
# 定制横轴标签
plt.xlabel('身高')
# 定制纵轴标签
plt.ylabel('概率密度')
plt.show()

输出：

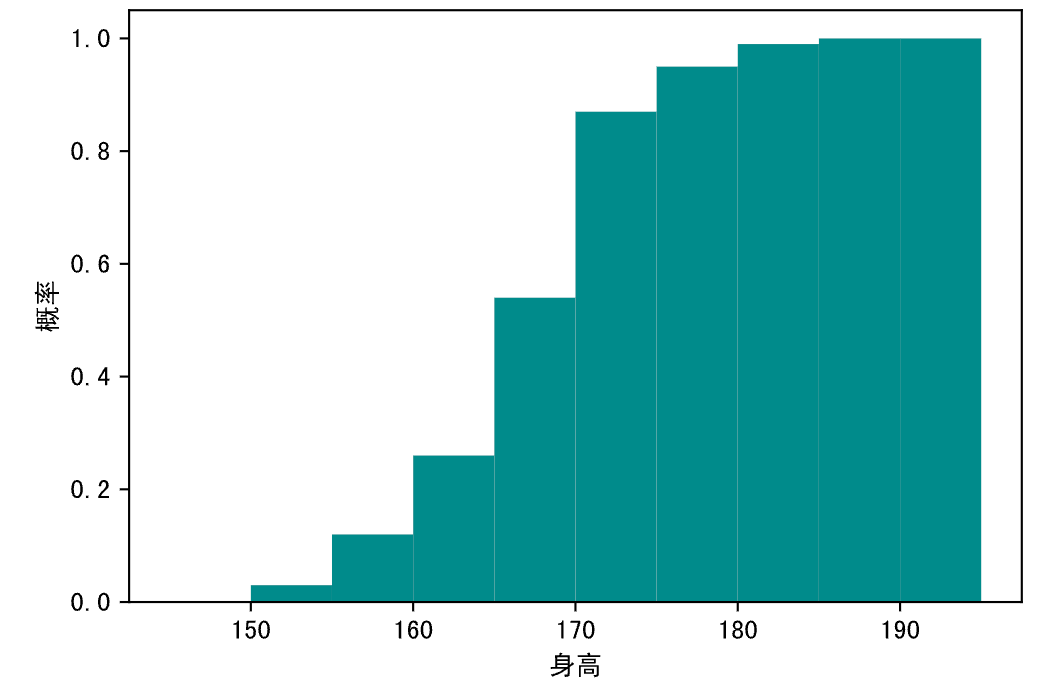

绘制直方图时，如果将hist函数的density参数修改为True，同时将cumulative参数也修改为True，那么一方面纵轴会显示为概率密度，而图表会绘制概率的累计分布，如下所示。

代码：

plt.figure(figsize=(6, 4), dpi=120)
# 绘制直方图
plt.hist(heights, bins=np.arange(145, 196, 5), color='darkcyan', density=True, cumulative=True)
# 定制横轴标签
plt.xlabel('身高')
# 定制纵轴标签
plt.ylabel('概率')
plt.show()

输出：

箱线图

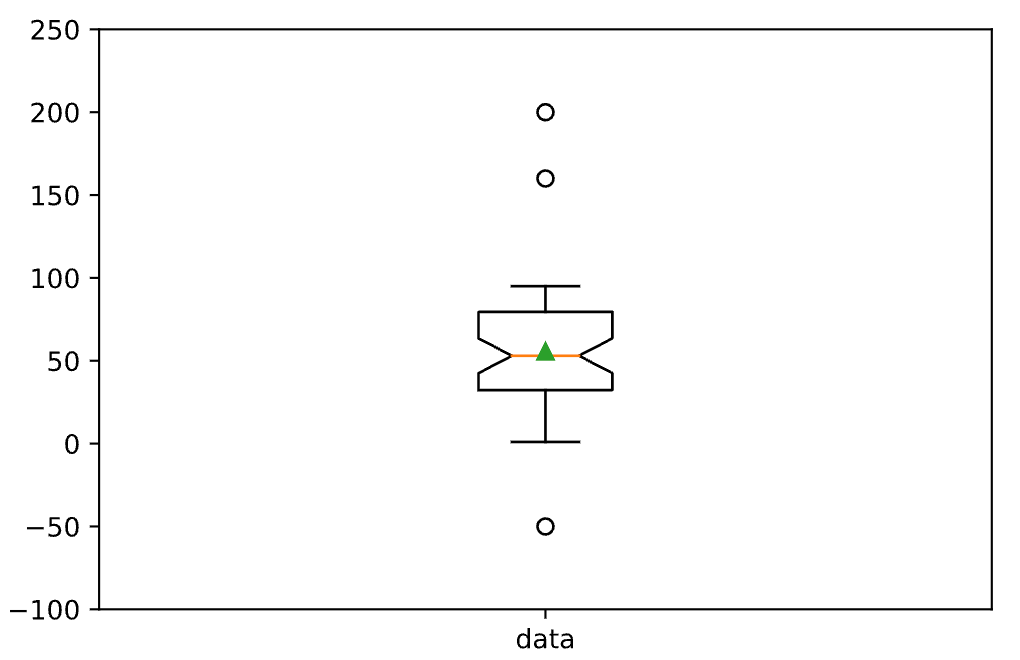

箱线图又叫箱型图或盒须图，是一种用于展示一组数据分散情况的统计图表，如下所示。因图形如箱子，而且在上下四分位数之外有线条像胡须延伸出去而得名。在箱线图中，箱子的上边界是上四分位数（ $\small{Q{3}}$ ）的位置，箱子的下边界是下四分位数（ $\small{Q{1}}$ ）的位置，箱子中间的线条是中位数（ $\small{Q{2}}$ ）的位置，而箱子的长度就是四分位距离（IQR）。除此之外，箱子上方线条的边界是最大值，箱子下方线条的边界是最小值，这两条线之外的点就是离群值（outlier）。所谓离群值，是指数据小于 $\small{Q{1} - 1.5 \times IQR}$ 或数据大于 $\small{Q_{3} + 1.5 \times IQR}$ 的值，公式中的1.5还可以替换为3来发现极端离群值（extreme outlier），而介于1.5到3之间的离群值通常称之为适度离群值（mild outlier）。

可以使用pyplot模块的boxplot函数来绘制箱线图，代码如下所示。

代码：

# 数组中有47个[0, 100)范围的随机数
data = np.random.randint(0, 100, 47)
# 向数组中添加三个可能是离群点的数据
data = np.append(data, 160)
data = np.append(data, 200)
data = np.append(data, -50)

plt.figure(figsize=(6, 4), dpi=120)
# whis参数的默认值是1.5，将其设置为3可以检测极端离群值，showmeans=True表示在图中标记均值的位置
plt.boxplot(data, whis=1.5, showmeans=True, notch=True)
# 定制纵轴的取值范围
plt.ylim([-100, 250])
# 定制横轴的刻度
plt.xticks([1], labels=['data'])
plt.show()

输出：

说明：由于数据是随机生成的，大家运行上面的代码生成的图表可能跟我这里并不相同，以实际运行结果为准。

显示和保存图表

可以使用pyplot模块的show函数来显示绘制的图表，我们在上面的代码中使用过这个函数。如果希望保存图表，可以使用savefig函数。需要注意的是，如果要同时显示和保存图表，应该先执行savefig函数，再执行show函数，因为在调用show函数时，图表已经被释放，位于show函数之后的savefig保存的只是一个空白的区域。

plt.savefig('chart.png')
plt.show()

其他图表

使用 matplotlib，我们还可以绘制出其他的统计图表（如：雷达图、玫瑰图、热力图等），但实际工作中，使用频率最高的几类图表我们在上面已经为大家完整的展示出来了。此外，matplotlib 还有很多对统计图表进行定制的细节，例如定制坐标轴、定制图表上的文字和标签等。如果想了解如何用 matplotlib 绘制和定制更多的统计图表，可以直接查看 matplotlib 官方网站上的文档和示例，在下一个章节我们会为大家做一个简要的介绍。

本章我们尝试用 matplotlib 来绘制一些高阶统计图表。正如前面所说的，大家可以通过 matplotlib 官方网站上提供的文档和示例来学习如何使用 matplotlib 并绘制出更加高级的统计图表；尤其是在定制一些比较复杂的图表时，我们建议大家直接找到官网提供的示例，然后只需要做出相应的修改，就可以绘制出自己想要的图表。这种“拷贝+修改”的做法应该会大大提高你的工作效率，因为大多数时候，你的代码跟官网上的代码就仅仅是数据有差别而已，没有必要去做重复乏味的事情。

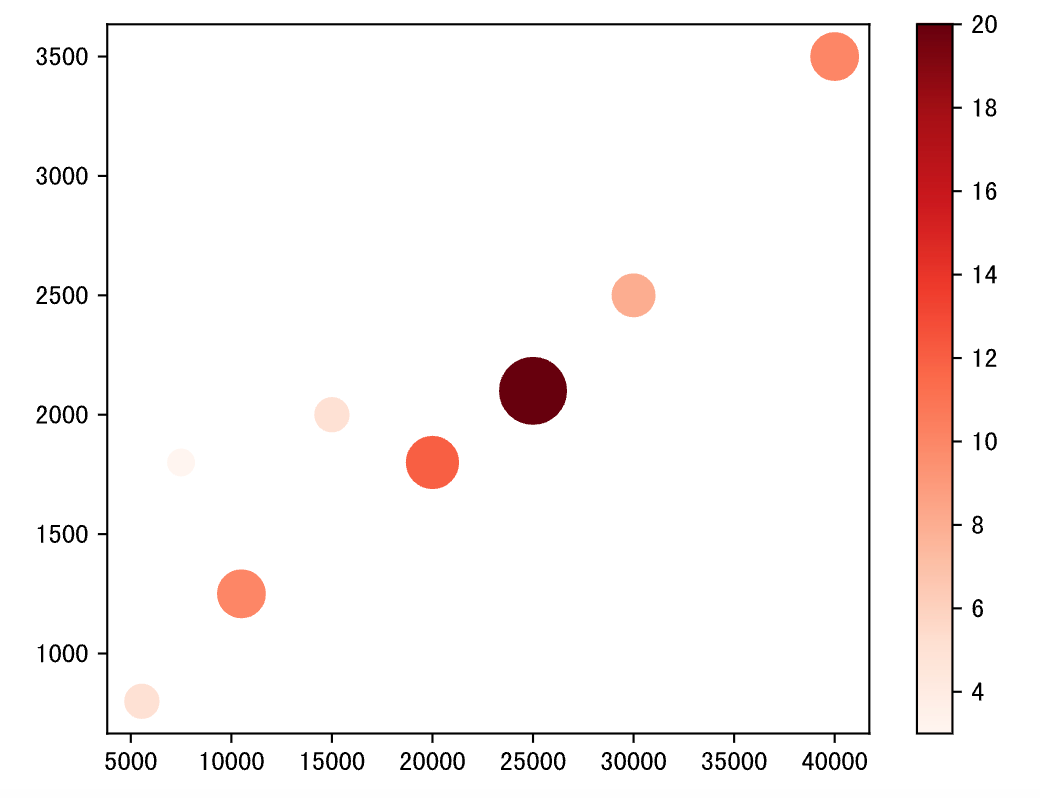

气泡图

气泡图可以用来了解三个变量之间的关系，通过比较气泡位置和大小来分析数据维度之间的相关性。例如在我们之前绘制的月收入和网购支出的散点图中，我们已经发现了二者的正相关关系，如果我们引入第三个变量网购次数，那么我们就需要使用气泡图来进行展示。

代码：

income = np.array([5550, 7500, 10500, 15000, 20000, 25000, 30000, 40000])
outcome = np.array([800, 1800, 1250, 2000, 1800, 2100, 2500, 3500])
nums = np.array([5, 3, 10, 5, 12, 20, 8, 10])

# 通过scatter函数的s参数和c参数分别控制面积和颜色
plt.scatter(income, outcome, s=nums * 30, c=nums, cmap='Reds')
# 显示颜色条
plt.colorbar()
# 显示图表
plt.show()

输出：

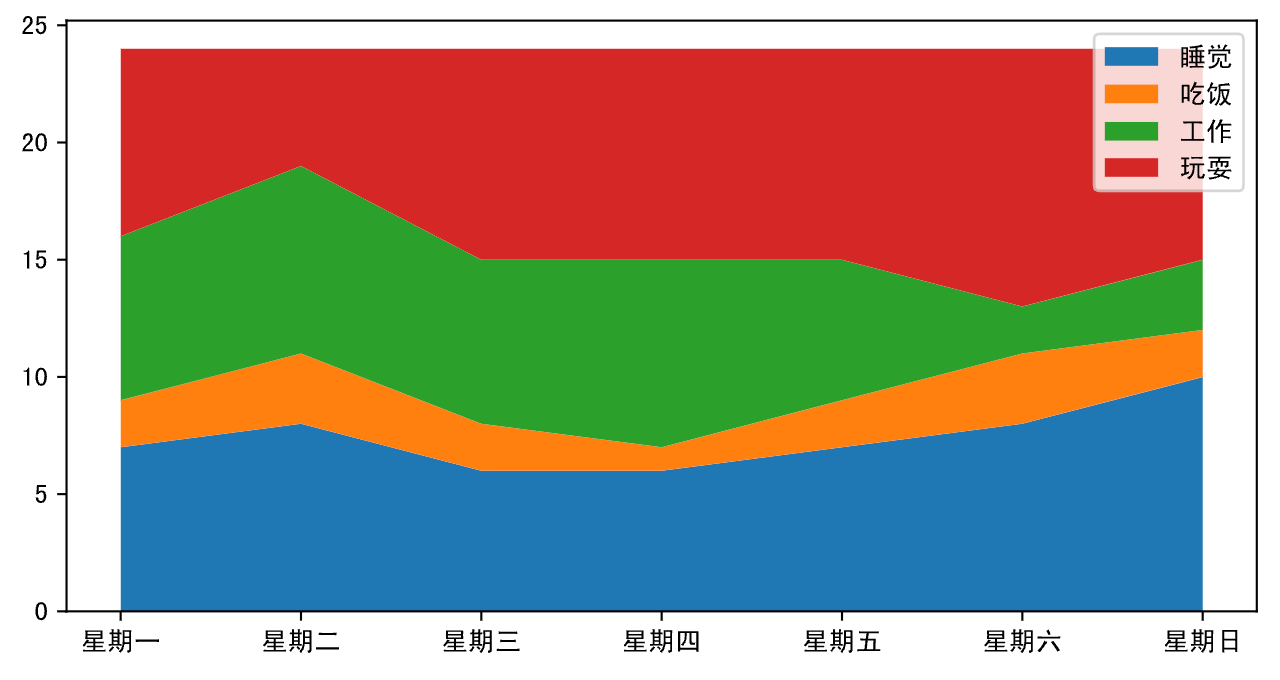

面积图

面积图又叫堆叠折线图，是在折线图的基础上，对折线以下的区域进行颜色填充（展示面积），用于在连续间隔或时间跨度上展示数值，一般用来显示趋势和对比数值，不同颜色的填充可以让多个面积块之间的对比和趋势更好的突显。下面的例子中，我们用面积图来展示从周一到周日花在睡觉、吃饭、工作和玩耍上的时间。

代码：

plt.figure(figsize=(8, 4))
days = np.arange(7)
sleeping = [7, 8, 6, 6, 7, 8, 10]
eating = [2, 3, 2, 1, 2, 3, 2]
working = [7, 8, 7, 8, 6, 2, 3]
playing = [8, 5, 9, 9, 9, 11, 9]
# 绘制堆叠折线图
plt.stackplot(days, sleeping, eating, working, playing)
# 定制横轴刻度
plt.xticks(days, labels=[f'星期{x}' for x in '一二三四五六日'])
# 定制图例
plt.legend(['睡觉', '吃饭', '工作', '玩耍'], fontsize=10)
# 显示图表
plt.show()

输出：

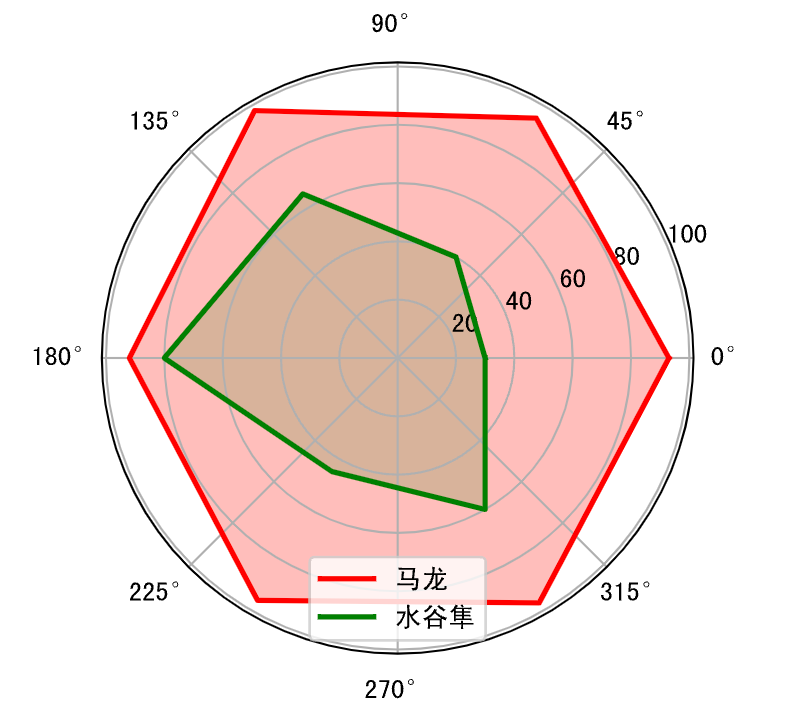

雷达图

雷达图通常用来比较多个定量数据，用于查看哪些变量具有相似的值。 雷达图也可用于查看数据集中哪些变量的值比较低，哪些变量的值比较高，是显示性能或表现的理想选择。经常观看篮球、足球比赛的读者应该对雷达图非常熟悉，例如在 NBA 的转播中就经常使用雷达图来展示球员的各项数据。雷达图的本质折线图，只不过将折线图映射到了极坐标系。在绘制雷达图时，需要让折线闭合，简单的说就是首尾相连，下面是绘制雷达图的代码。

代码：

labels = np.array(['速度', '力量', '经验', '防守', '发球', '技术'])
# 马龙和水谷隼的数据
malong_values = np.array([93, 95, 98, 92, 96, 97])
shuigu_values = np.array([30, 40, 65, 80, 45, 60])
angles = np.linspace(0, 2 * np.pi, labels.size, endpoint=False)
# 多加一条数据让图形闭合
malong_values = np.append(malong_values, malong_values[0])
shuigu_values = np.append(shuigu_values, shuigu_values[0])
angles = np.append(angles, angles[0])
# 创建画布
plt.figure(figsize=(4, 4), dpi=120)
# 创建坐标系
ax = plt.subplot(projection='polar')
# 绘图和填充
plt.plot(angles, malong_values, color='r', linewidth=2, label='马龙')
plt.fill(angles, malong_values, color='r', alpha=0.3)
plt.plot(angles, shuigu_values, color='g', linewidth=2, label='水谷隼')
plt.fill(angles, shuigu_values, color='g', alpha=0.2)
# 显示图例
ax.legend()
# 显示图表
plt.show()

输出：

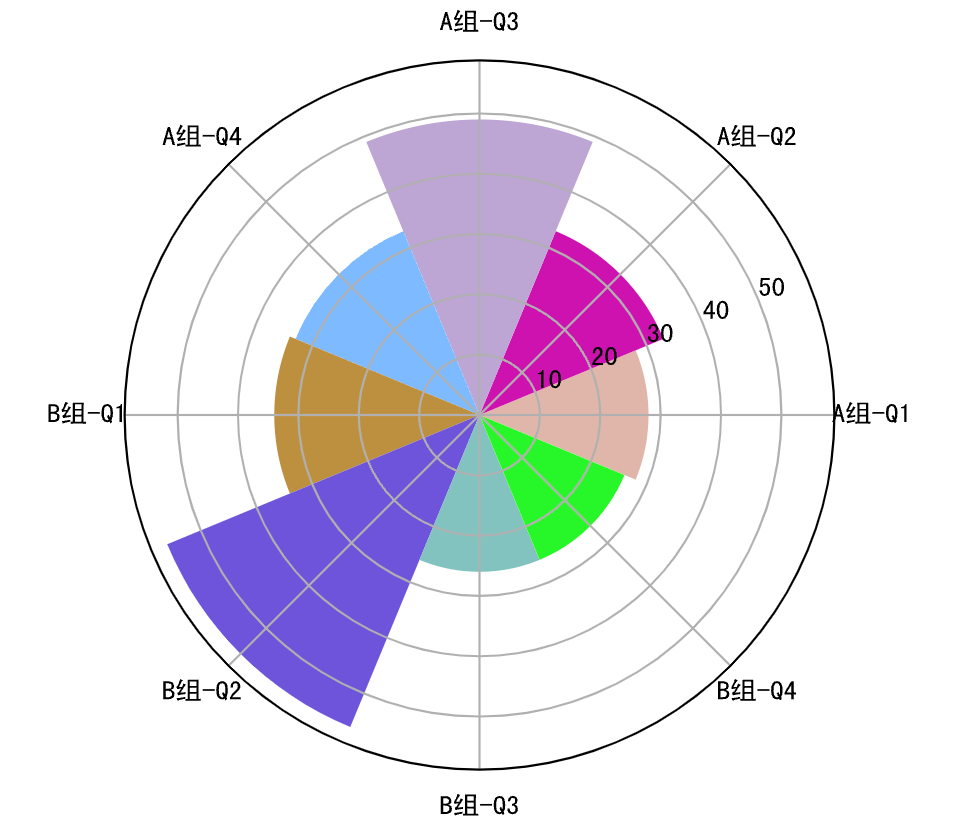

玫瑰图

玫瑰图是映射在极坐标下的柱状图，由弗罗伦斯·南丁格尔（Florence Nightingale）所发明，当年是南丁格尔用来呈现战地医院季节性死亡率的一种图表。由于半径和面积的关系是平方的关系，南丁格尔玫瑰图会将数据的比例大小夸大，尤其适合对比大小相近的数值，同时由于圆形有周期的特性，所以南丁格尔玫瑰图也适用于表示一个周期内的时间概念，比如星期、月份。

代码：

group1 = np.random.randint(20, 50, 4)
group2 = np.random.randint(10, 60, 4)
x = np.array([f'A组-Q{i}' for i in range(1, 5)] + [f'B组-Q{i}' for i in range(1, 5)])
y = np.array(group1.tolist() + group2.tolist())
# 玫瑰花瓣的角度和宽度
theta = np.linspace(0, 2 * np.pi, x.size, endpoint=False)
width = 2 * np.pi / x.size
# 生成8种随机颜色
colors = np.random.rand(8, 3)
# 将柱状图投影到极坐标
ax = plt.subplot(projection='polar')
# 绘制柱状图
plt.bar(theta, y, width=width, color=colors, bottom=0)
# 设置网格
ax.set_thetagrids(theta * 180 / np.pi, x, fontsize=10)
# 显示图表
plt.show()

输出：

3D图表

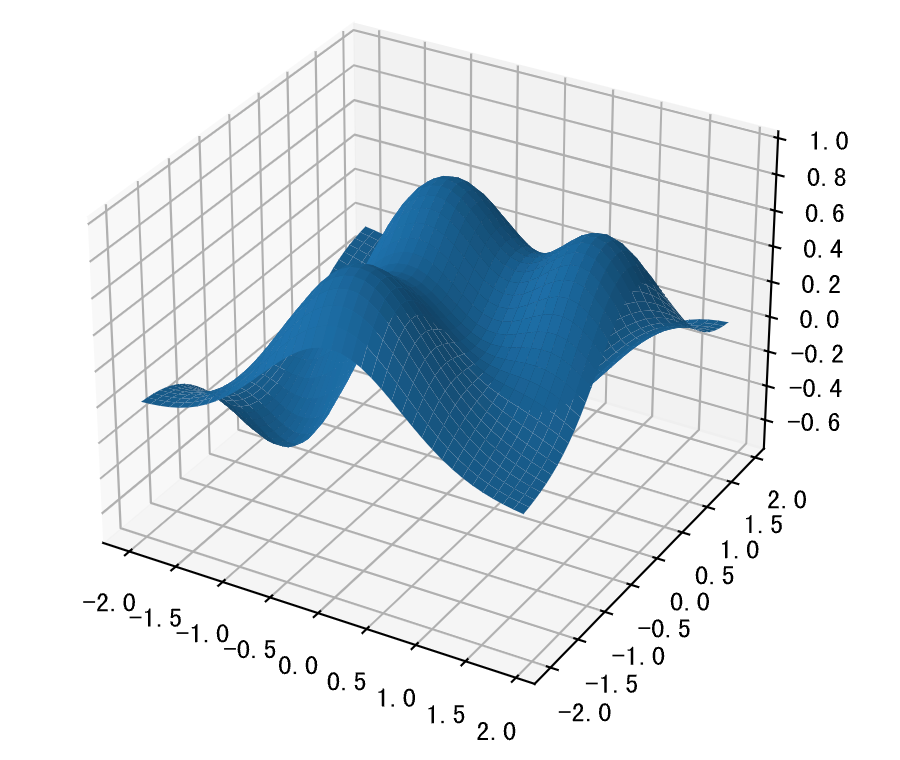

matplotlib 还可以用于绘制3D图，具体的内容大家可以参考官方文档，下面我们用一段简单的代码为大家展示如何绘制3D图表。

代码：

from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure(figsize=(8, 4), dpi=120)
# 创建3D坐标系并添加到画布上
ax = Axes3D(fig, auto_add_to_figure=False)
fig.add_axes(ax)
x = np.arange(-2, 2, 0.1)
y = np.arange(-2, 2, 0.1)
x, y = np.meshgrid(x, y)
z = (1 - y ** 5 + x ** 5) * np.exp(-x ** 2 - y ** 2)
# 绘制3D曲面
ax.plot_surface(x, y, z)
# 显示图表
plt.show()

输出：

需要指出的是， JupyterLab 中渲染的3D图并不是真正的3D图，因为你没有办法调整观察者的视角，也没有办法旋转或者缩放。如果想要看到真正的3D效果，需要在将图表渲染到 Qt 窗口中，为此我们可以先安装名为 PyQt6 的三方库，如下所示。

%pip install PyQt6

然后，我们使用魔法指令让 JupyterLab 将图表渲染到 Qt 窗口中。

%matplotlib qt

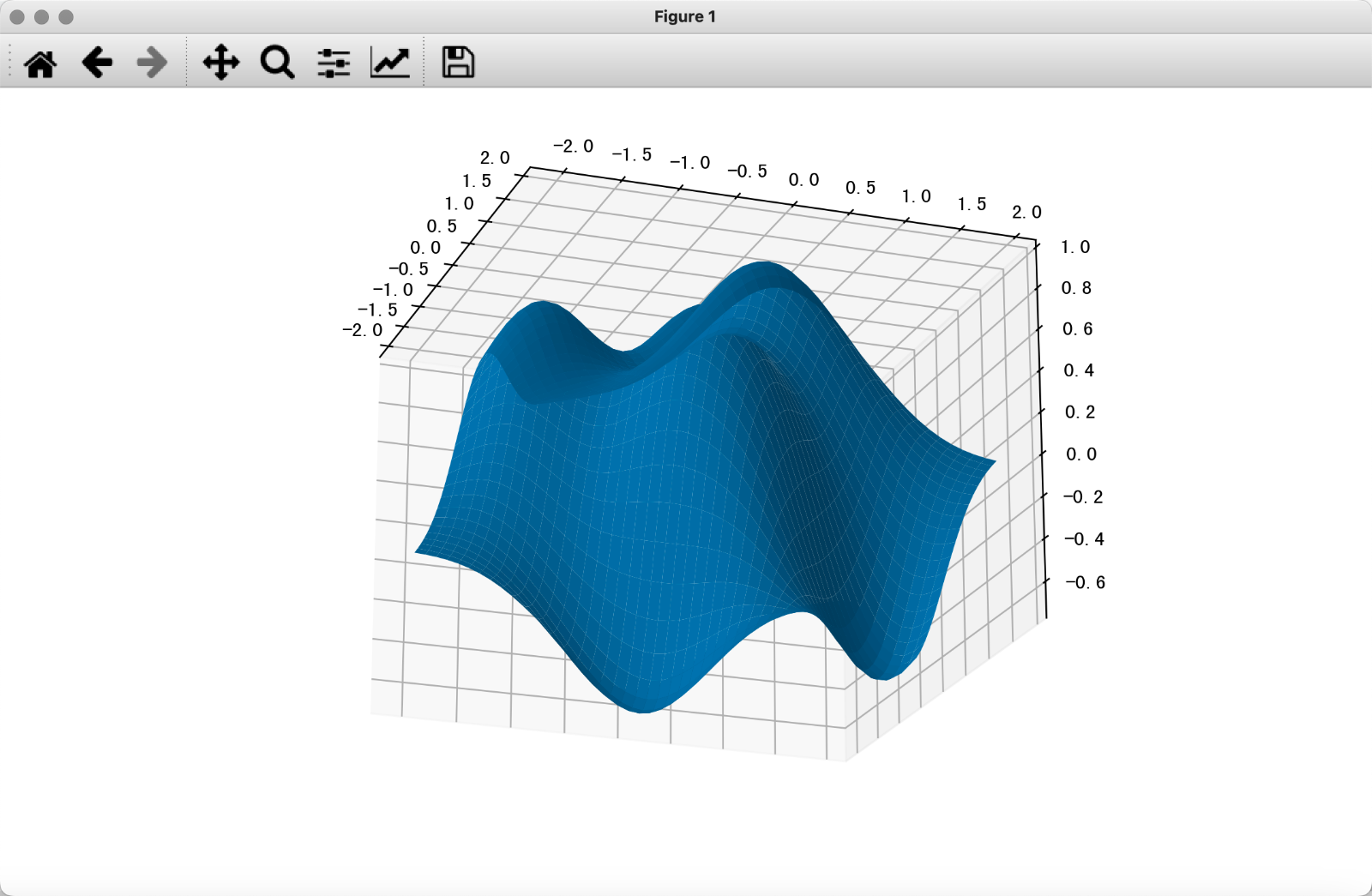

在完成上面的操作后，我们可以重新运行刚才绘制3D图的代码，看到如下所示的窗口。在这个窗口中，我们可以通过鼠标对3D进行旋转、缩放，我们有可以选中图表的一部分数据进行观测，是不是非常的酷。

通过前面的学习，我们已经对数据可视化工具 matplotlib 有一个初步的认知。大家可能也会发现了，matplotlib 提供的函数虽然强大，但是参数太多，要想对图表进行深度的定制就需要修改一系列的参数，这一点对新手并不友好。另一方面，使用 matplotlib 定制的统计图是静态图表，可能在某些需要交互效果的场景下并不合适。为了解决这两个问题，我们为大家介绍两个新的可视化工具，一个是 seaborn，一个是 pyecharts。

Seaborn

Seaborn 是建立在 matplotlib 之上的数据可视化工具，它相当于是对 matplotlib 进行了更高级的封装，而且 seaborn 也能跟 pandas 无缝整合，让我们可以用更少的代码构建出更好的统计图表，帮助我们探索和理解数据。Seaborn 包含但不局限于以下描述的功能：

1. 面向数据集的 API，可用于检查多个变量之间的关系。

2. 支持使用分类变量来显示观察结果或汇总统计数据。

3. 能够可视化单变量或双变量分布以及在数据子集之间进行比较的选项

4. 各类因变量线性回归模型的自动估计与作图。

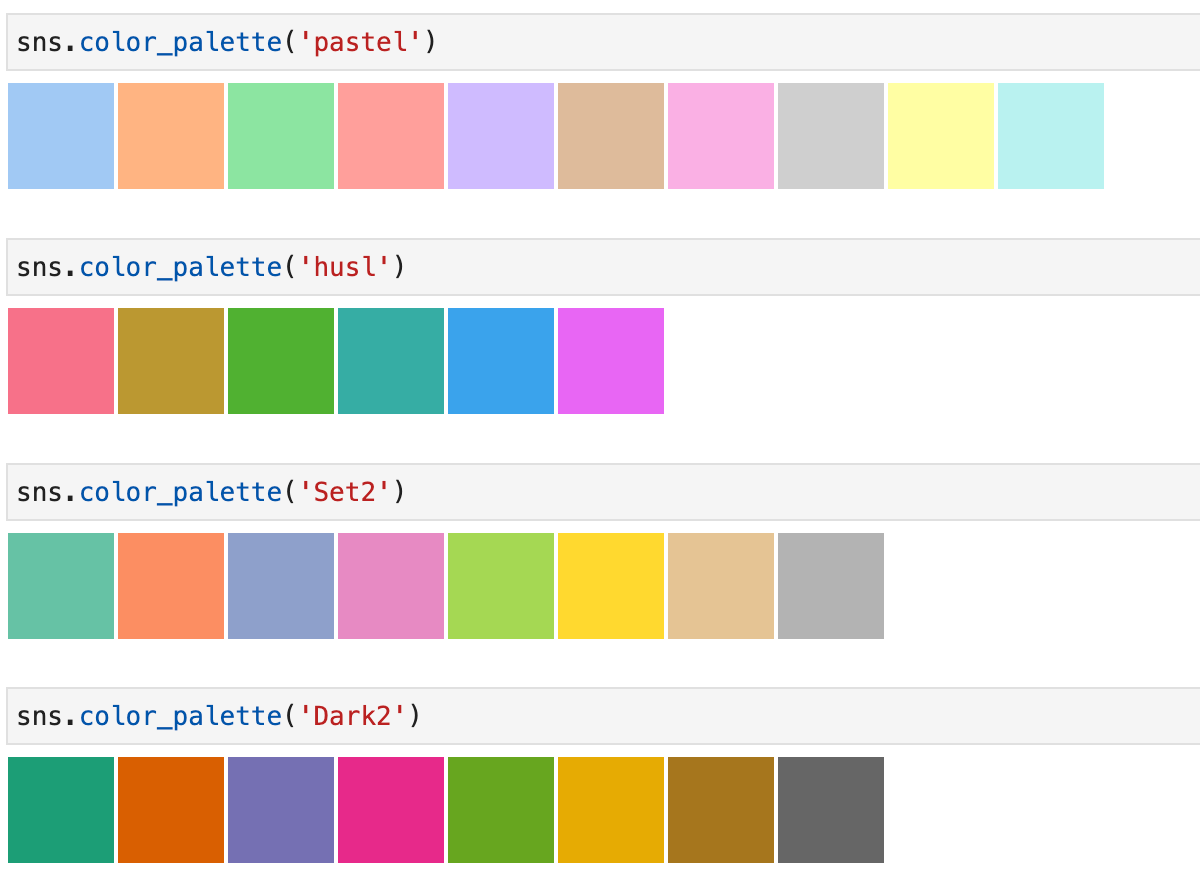

5. 集成调色板和主题，轻松定制统计图表的视觉效果。

可以使用 Python 的包管理工具 pip 来安装 seaborn。

pip install seaborn

在 Jupyter 中，可以直接使用魔法指令进行安装，如下所示。

%pip install seaborn

下面，我们用 seaborn 自带的数据集为例，为大家简单的展示 seaborn 的用法和强大之处，想要深入研究 seaborn 的读者可以自行阅读官方文档和并查看官方作品集中的示例。根据官方示例来编写自己的代码是一个不错的选择，简单的说就是保留官方代码，将数据换成自己的数据即可。下图展示了 seaborn 绘制图表的函数，可以看出，seaborn 的这些函数主要支持我们通过绘制图表来探索数据的关系、分布和分类。

使用 seaborn，首先需要导入该库并设置主题，代码如下所示。

import seaborn as sns

sns.set_theme()

如果需要在图表上显示中文，还需要用之前讲过的方法修改 matplotlib 的配置参数，代码如下所示。

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'].insert(0, 'SimHei')
plt.rcParams['axes.unicode_minus'] = False

注意：上面的代码必须放在调用 set_theme 函数之后，否则调用 set_theme 函数时又会重新修改 matplotlib 配置参数中的字体设置。

加载官方的 Tips 数据集（就餐小费数据）。

tips_df = sns.load_dataset('tips')
tips_df.info()

运行结果如下所示，其中 total_bill 表示账单总金额，tip 表示小费的金额，sex 是顾客的性别，smoker 表示顾客是否抽样，day 代表星期几，time 代表是午餐还是晚餐，size 是就餐人数。

<class 'pandas.core.frame.DataFrame'>
RangeIndex: 244 entries, 0 to 243
Data columns (total 7 columns):
 #   Column      Non-Null Count  Dtype
---  ------      --------------  -----
 0   total_bill  244 non-null    float64
 1   tip         244 non-null    float64
 2   sex         244 non-null    category
 3   smoker      244 non-null    category
 4   day         244 non-null    category
 5   time        244 non-null    category
 6   size        244 non-null    int64
dtypes: category(4), float64(2), int64(1)
memory usage: 7.4 KB

由于数据集是联网加载的，上述代码可能因为 SSL 的原因无法获取到数据，可以尝试先运行下面的代码，然后再加载数据集。

import ssl

ssl._create_default_https_context = ssl._create_unverified_context

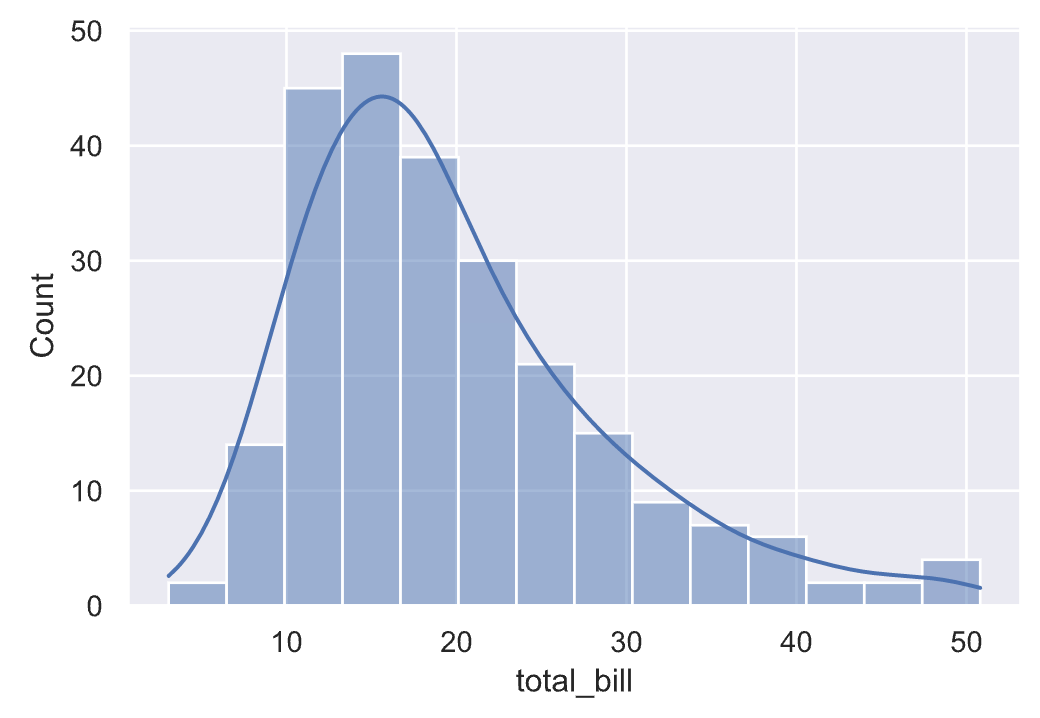

如果我们希望了解账单金额的分布，可以使用下面的代码来绘制分布图。

sns.histplot(data=tips_df, x='total_bill', kde=True)

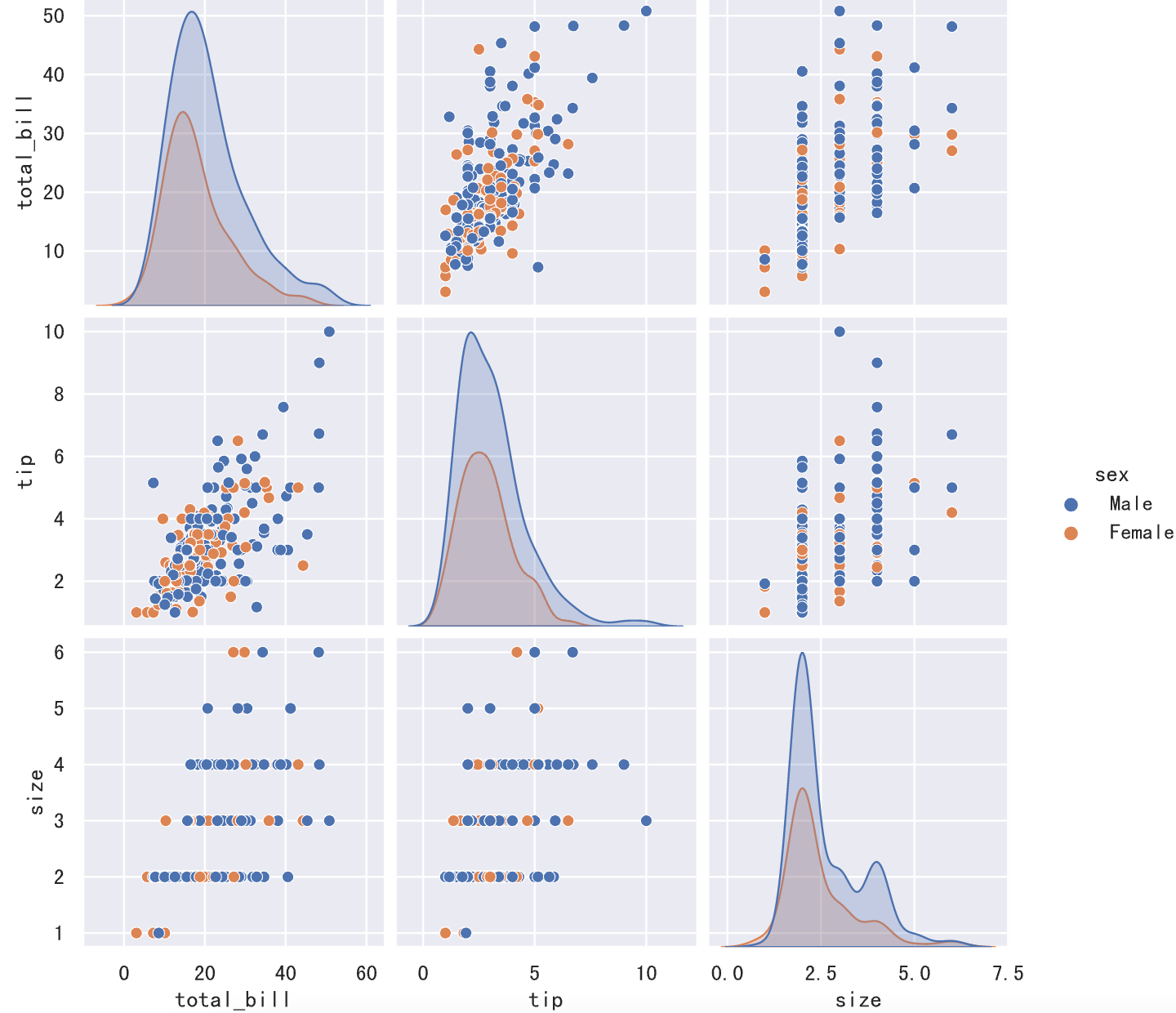

如果想了解变量之间的两两关系，我们可以绘制点对图，代码和效果如下所示。

sns.pairplot(data=tips_df, hue='sex')

如果对上面图表的颜色不满意，还可以通过 palette 参数选择 seaborn 自带的“调色板”来修改颜色，这种方式相比于自行指定颜色或使用随机颜色方便和靠谱了很多，下图为大家展示了部分 seaborn 自带的“调色板”。

我们可以将上面的代码稍作修改，看看运行结果有什么差别。

sns.pairplot(data=tips_df, hue='sex', palette='Dark2')

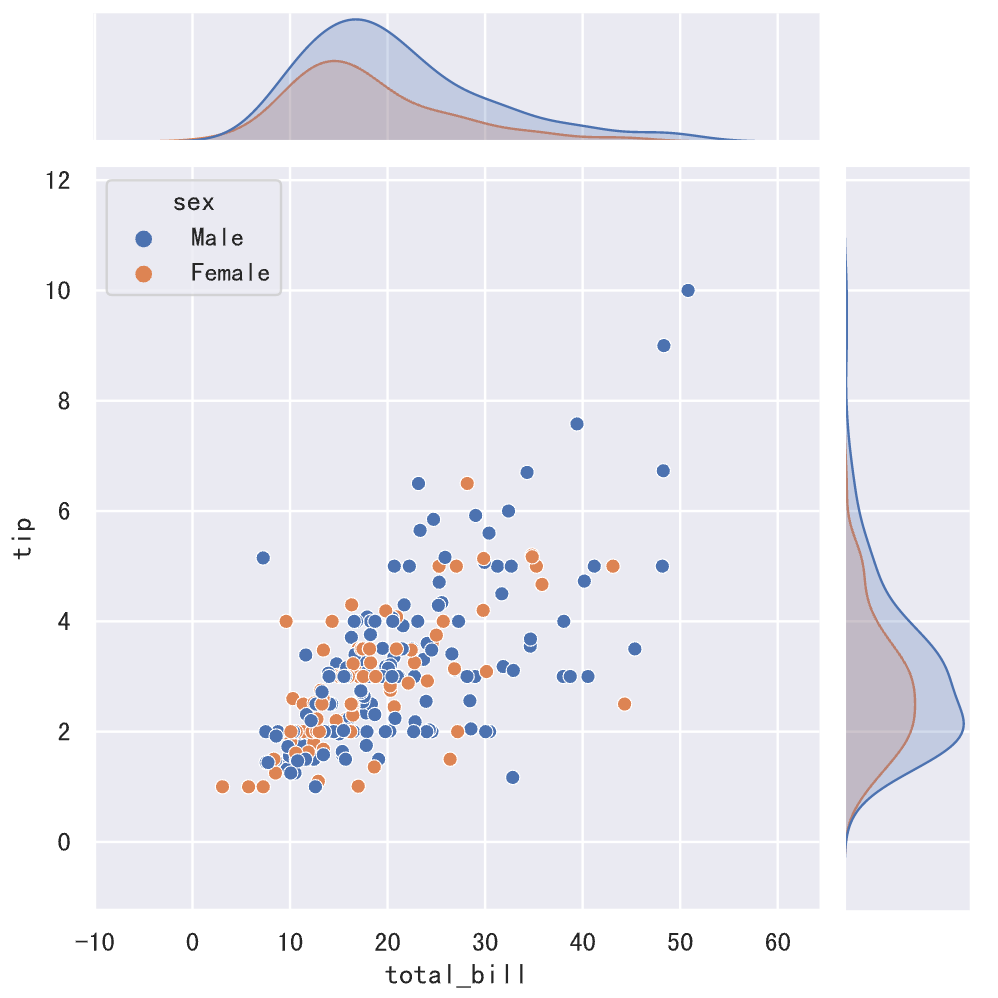

接下来，我们为 total_bill 和 tip 两组数据绘制联合分布图，代码如下所示。

sns.jointplot(data=tips_df, x='total_bill', y='tip', hue='sex')

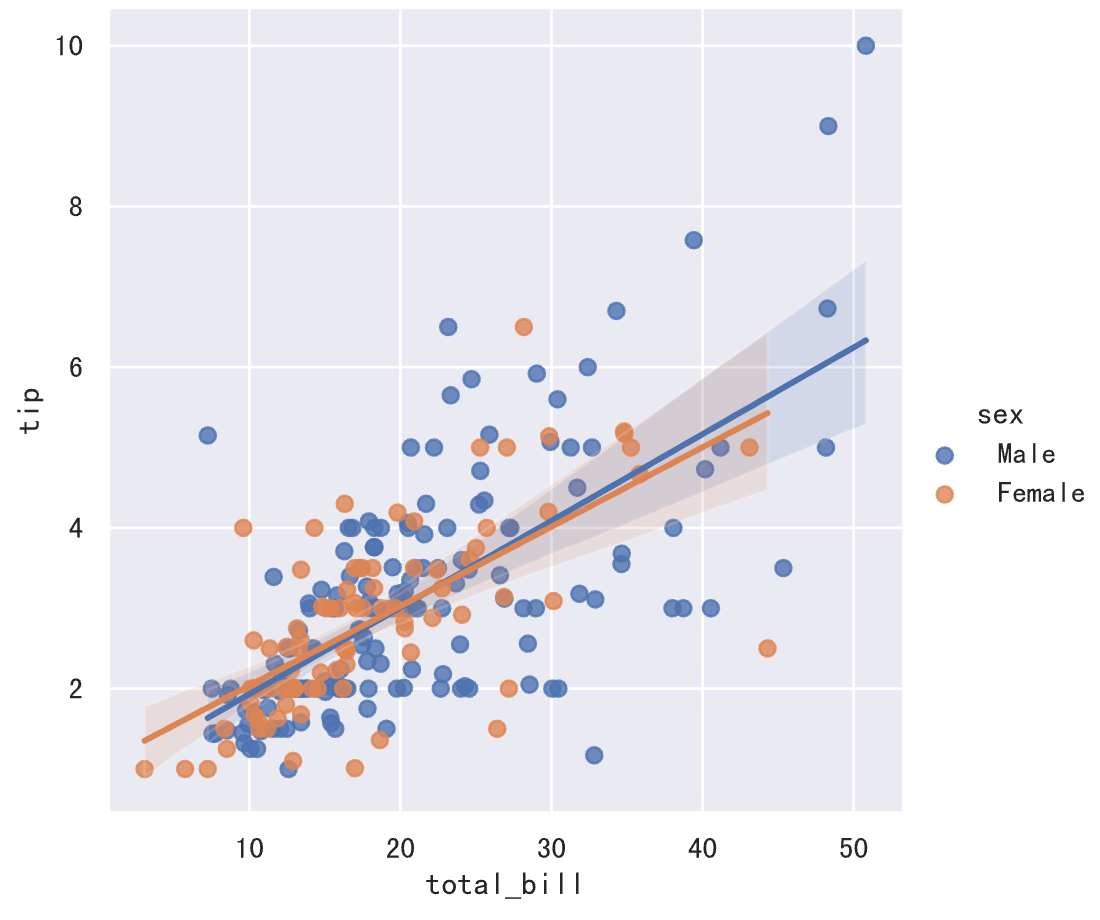

上面清晰的展示了，total_bill 和 tip 之间存在正相关关系，这一点我们也可以通过 DataFrame 对象的 corr 方法进行验证。接下来，我们可以建立回归模型来拟合这些数据点，而 seaborn 的线性回归模型图已经帮我们实现了这项功能，代码如下所示。

sns.lmplot(data=tips_df, x='total_bill', y='tip', hue='sex')

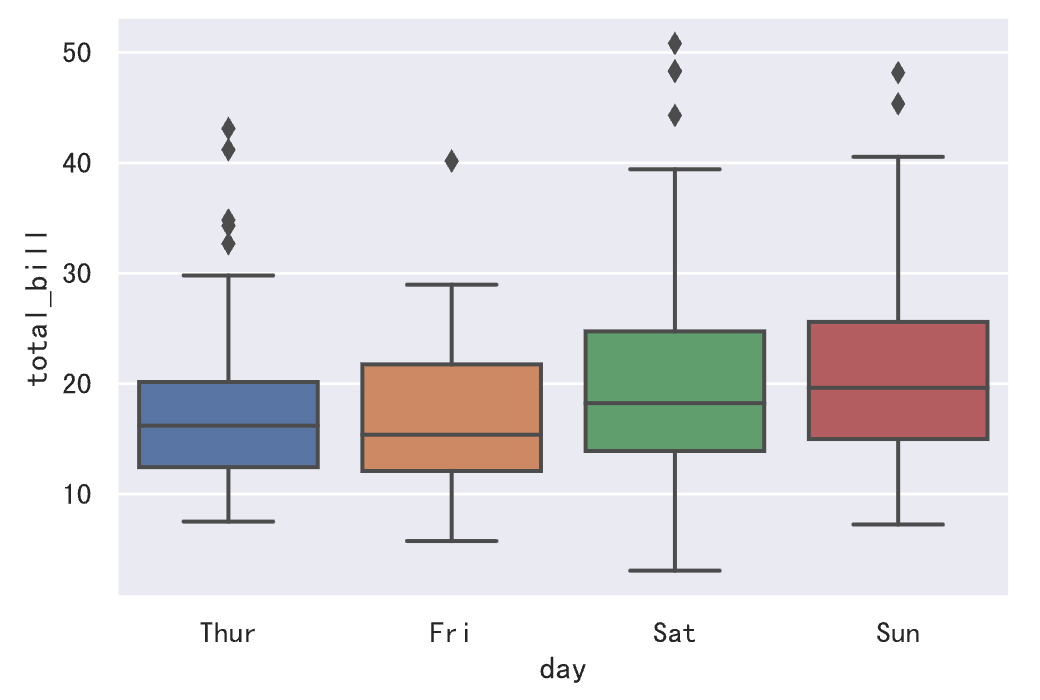

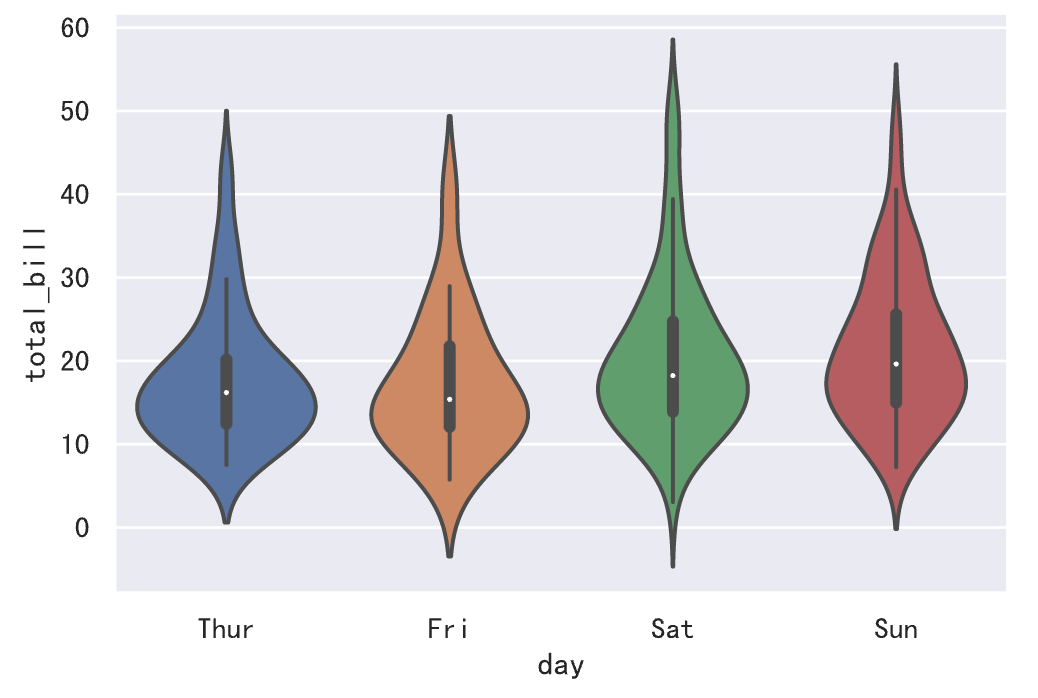

如果我们希望了解账单金额的集中和离散趋势，可以绘制箱线图或小提琴图，代码如下所示，我们将数据按星期四、星期五、星期六和星期天分别进行展示。

sns.boxplot(data=tips_df, x='day', y='total_bill')

sns.violinplot(data=tips_df, x='day', y='total_bill')

说明：相较于箱线图，小提琴图没有标注异常点而是显示了数据的整个范围，另一方面，小提琴图很好的展示了数据的分布（密度轨迹）。

Pyecharts

Echarts 原来是百度开发的一个前端图表库，2018年1月16日，ECharts 进入 Apache Incubator 进行孵化，目前已经是 Apache 软件基金会的顶级项目。凭借着良好的交互性和精巧的图表设计，ECharts 得到了众多开发者的认可，而 pyecharts 就是基于 Python 语言对 ECharts 进行了包装，让 Python 开发者也可以使用 ECharts 绘制外观精美且交互性强的统计图表。

可以使用 Python 的包管理工具 pip 来安装 pyecharts。

pip install pyecharts

在 JupyterLab 中，可以直接使用魔法指令进行安装，如下所示。

%pip install pyecharts

如果想在 JupyterLab 中使用 pyecharts 绘图，我们还需要做一些准备工作，主要是修改 pyecharts 的配置，代码如下所示。

from pyecharts.globals import CurrentConfig, NotebookType

CurrentConfig.NOTEBOOK_TYPE = NotebookType.JUPYTER_LAB

接下来，我们通过来自于 pyecharts 官方网站新手教程中的一个例子，来认识 pyecharts。当然，我们对官网的例子进行一些调整，代码如下所示。

from pyecharts.charts import Bar
from pyecharts import options as opts

# 创建柱状图对象并设置初始参数（宽度、高度）
bar_chart = Bar(init_opts=opts.InitOpts(width='600px', height='450px'))
# 设置横轴数据
bar_chart.add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
# 设置纵轴数据（第一组）
bar_chart.add_yaxis("商家A", [25, 20, 36, 10, 75, 90])
# 设置纵轴数据（第二组）
bar_chart.add_yaxis("商家B", [15, 12, 30, 20, 45, 60])
# 设置纵轴数据（第三组）
bar_chart.add_yaxis("商家C", [12, 32, 40, 52, 35, 26])
# 添加全局配置参数
bar_chart.set_global_opts(
    # 横轴相关的参数
    xaxis_opts=opts.AxisOpts(
        axislabel_opts=opts.LabelOpts(color='navy')
    ),
    # 纵轴相关的参数（标签、最小值、最大值、间隔）
    yaxis_opts=opts.AxisOpts(
        axislabel_opts=opts.LabelOpts(color='navy'),
        min_=0,
        max_=100,
        interval=10
    ),
    # 标题相关的参数（内容、链接、位置、文本样式）
    title_opts=opts.TitleOpts(
        title='2022年销售数据展示',
        pos_left='2%',
        title_textstyle_opts=opts.TextStyleOpts(
            color='navy',
            font_size=16,
            font_family='苹方-简',
            font_weight='bold'
        )
    ),
    # 工具箱相关的参数
    toolbox_opts=opts.ToolboxOpts(
        orient='vertical',
        pos_left='right'
    )
)
# 加载绘图需要的JavaScript文件
bar_chart.load_javascript()

在执行完上面的代码后，我们就可以通过调用bar对象的方法来完成对图表的渲染。如果直接使用render方法，那么绘制好的统计图表将保存到一个 HTML 文件中，打开该文件也能够看到绘制好的统计图表，而render_notebook方法则是将图表渲染到浏览器窗口中。

bar_chart.render_notebook()

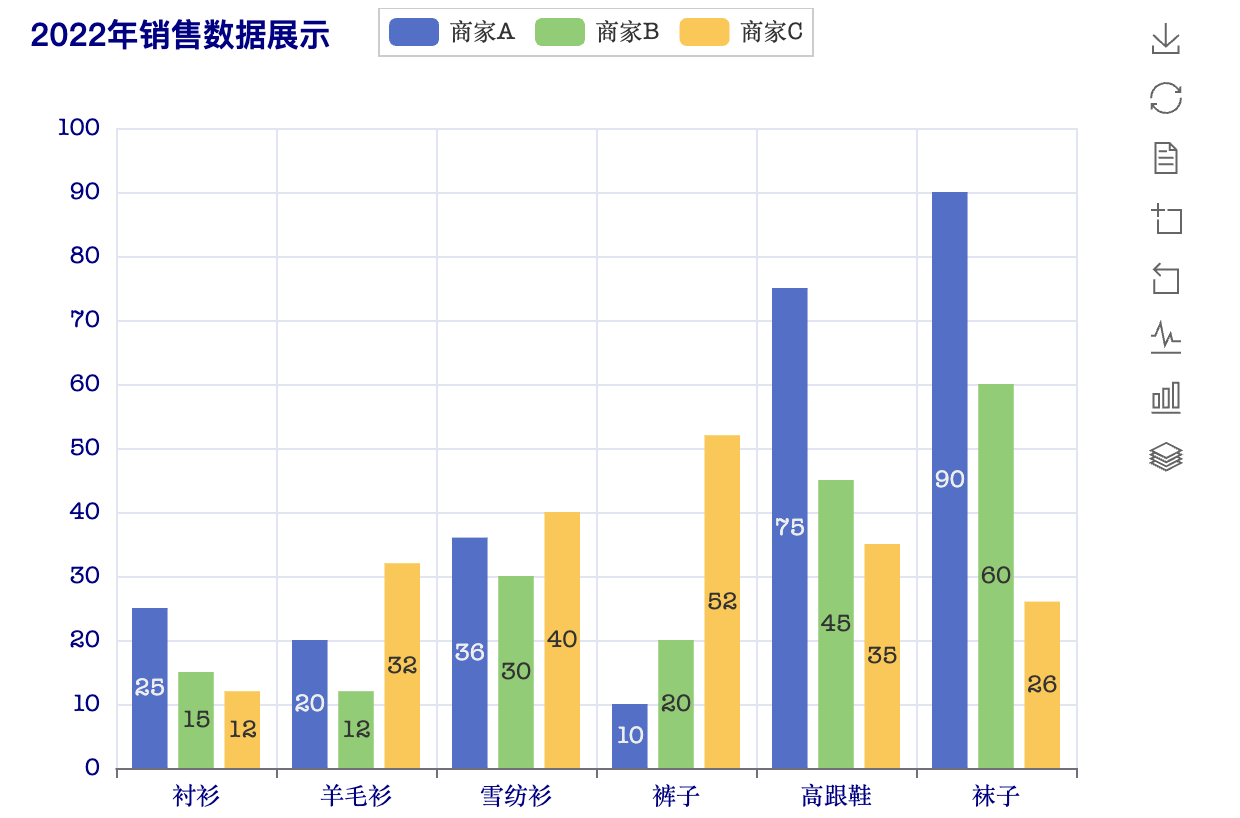

上面代码的运行效果如下图所示。值得一提的是，下图中的标题、图例、右侧的工具箱都是可以点击的，大家可以点击它们看看会有什么样的效果，ECharts 的魅力就在于它的交互效果，大家一定要试一试。

接下来，我们也是通过一个官方示例，看看如何绘制饼图。

import pyecharts.options as opts
from pyecharts.charts import Pie

# 准备饼图需要的数据
x_data = ["直接访问", "邮件营销", "联盟广告", "视频广告", "搜索引擎"]
y_data = [335, 310, 234, 135, 1548]
data = [(x, y) for x, y in zip(x_data, y_data)]

# 创建饼图对象并设置初始化参数
pie_chart = Pie(init_opts=opts.InitOpts(width="800px", height="400px"))
# 向饼图添加数据
pie_chart.add(
    '',
    data_pair=data,
    radius=["50%", "75%"],
    label_opts=opts.LabelOpts(is_show=False),
)
# 设置全局配置项
pie_chart.set_global_opts(
    # 配置图例相关的参数
    legend_opts=opts.LegendOpts(
        pos_left="legft",
        orient="vertical"
    )
)
# 设置数据系列配置参数
pie_chart.set_series_opts(
    # 设置不显示工具提示
    tooltip_opts=opts.TooltipOpts(is_show=False),
    # 设置饼图标签的样式
    label_opts=opts.LabelOpts(formatter="{b}({c}): {d}%")
)
pie_chart.load_javascript()

pie_chart.render_notebook()

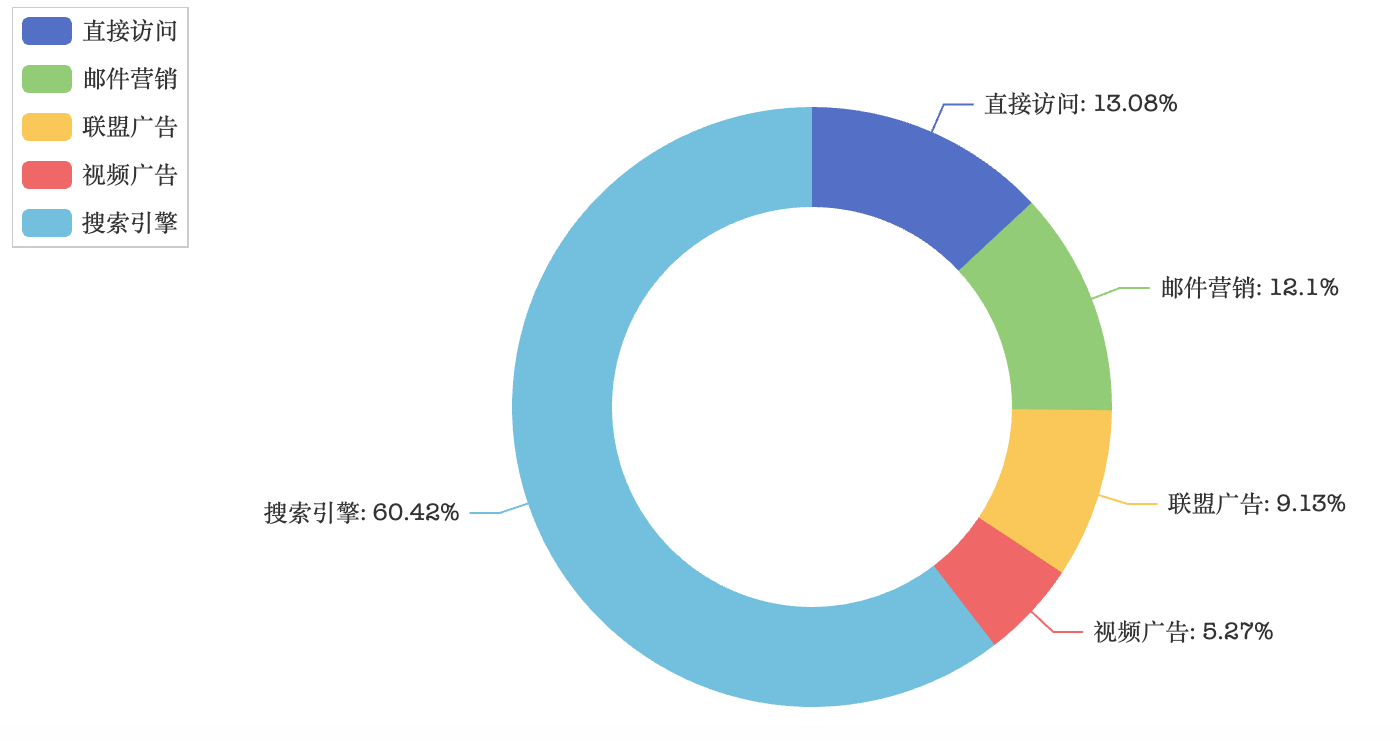

运行上面的代码，效果如下图所示。

需要提醒大家注意的是，pyecharts 并不能直接使用 NumPy 的 ndarray 和 Pandas 的 Series、DataFrame 为其提供数据，它需要的是 Python 原生的数据类型。可能大家也注意到了，上面的代码中，我们使用的都是列表、元组这样的数据类型。

最后，我们来看看如何绘制地图，绘制地图首先需要安装额外的依赖库来获取地图相关信息，命令如下所示。

pip install echarts-countries-pypkg echarts-china-provinces-pypkg echarts-china-cities-pypkg echarts-china-counties-pypkg

在 Jupyter 中，可以直接使用魔法指令进行安装，如下所示。

%pip install echarts-countries-pypkg
%pip install echarts-china-provinces-pypkg
%pip install echarts-china-cities-pypkg
%pip install echarts-china-counties-pypkg

说明：上面的四个库分别包含了世界各国、中国省级行政区域、中国市级行政区域、中国区/县级行政区域的数据。

然后，我们将全国各省的数据放在一个列表中，代码如下所示。

data = [
    ('广东', 594), ('浙江', 438), ('四川', 316), ('北京', 269), ('山东', 248),
    ('江苏', 234), ('湖南', 196), ('福建', 166), ('河南', 153), ('辽宁', 152),
    ('上海', 138), ('河北', 86), ('安徽', 79), ('湖北', 75), ('黑龙江', 70),
    ('陕西', 63), ('吉林', 59), ('江西', 56), ('重庆', 46), ('贵州', 39),
    ('山西', 37), ('云南', 33), ('广西', 24), ('天津', 22), ('新疆', 21),
    ('海南', 18), ('内蒙古', 14), ('台湾', 11), ('甘肃', 7), ('广西壮族自治区', 4),
    ('香港', 4), ('青海', 3), ('新疆维吾尔自治区', 3), ('内蒙古自治区', 3), ('宁夏', 1)
]

接下来，我们使用 pyecharts 在地图上标记各省抖音大V人数。

import pyecharts.options as opts
from pyecharts.charts import Map

map_chart = Map(init_opts=opts.InitOpts(width='1000px', height='1000px'))
map_chart.add('', data, 'china', is_roam=False)
map_chart.load_javascript()

map_chart.render_notebook()

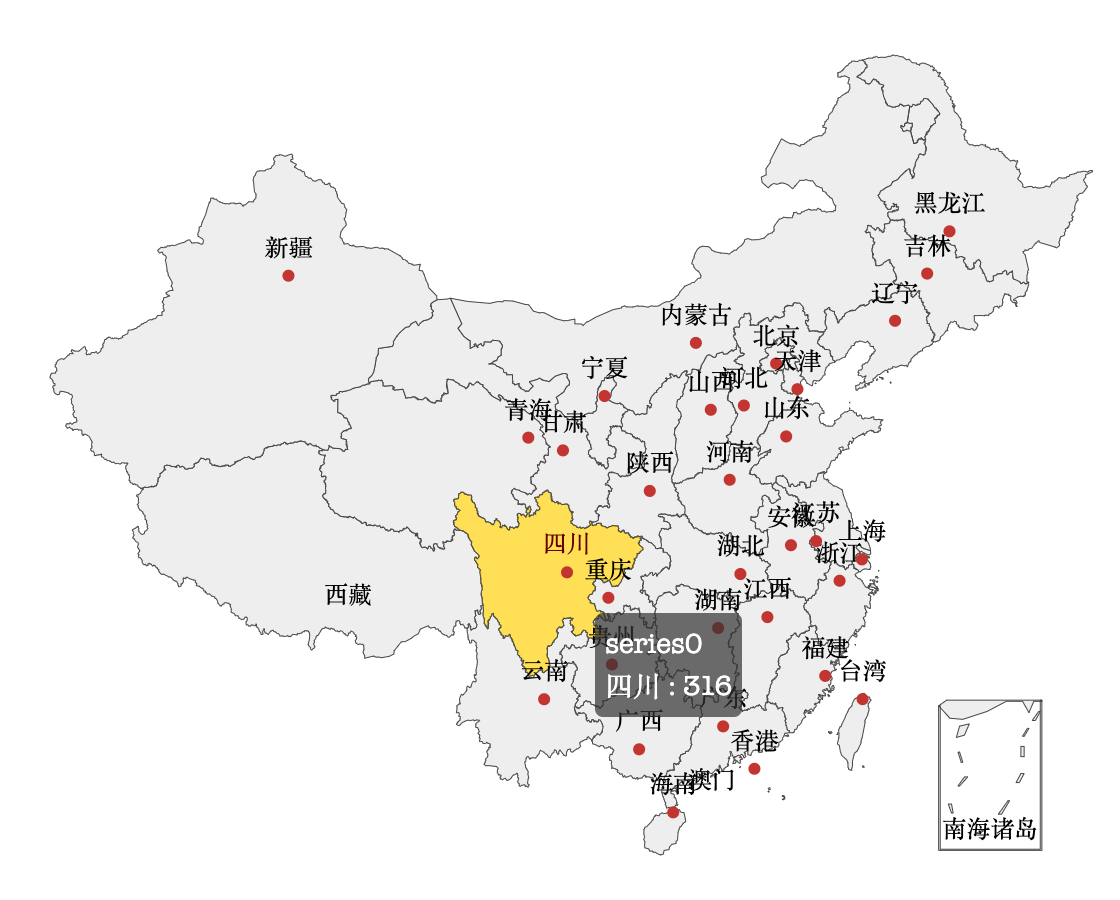

代码的运行效果如下图所示，将鼠标置于地图上时，会高亮对应的省并看到相关的信息。

和 seaborn 一样，我们建议大家参考官方提供的示例来使用 pyecharts，我们可以在 pyecharts 官方网站的左侧导航栏中找到“图表类型”选项，下面每种类型的图表都有对应的官方示例，很多代码是可以直接使用的，我们需要做的就是将数据换成自己的数据。
